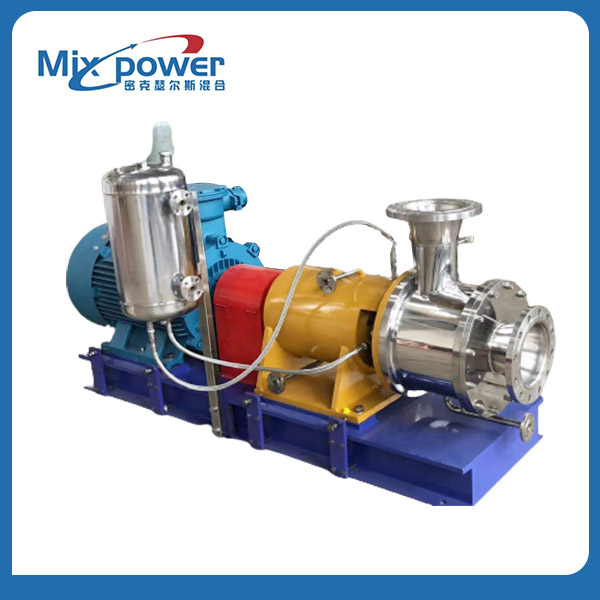

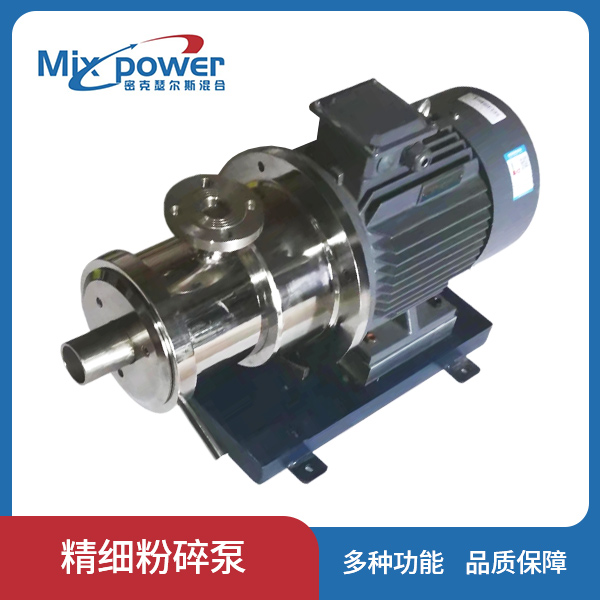

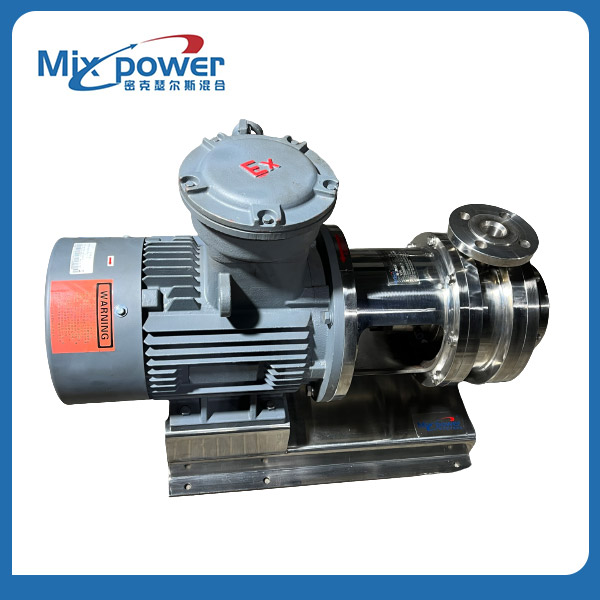

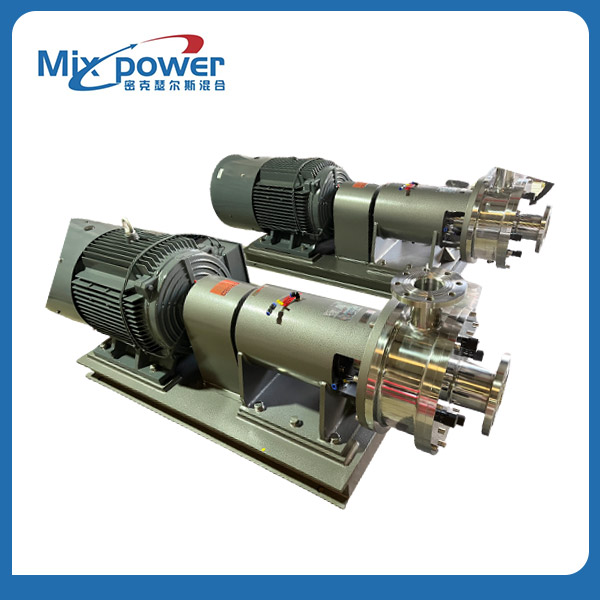

精細粉碎泵

概述 DESCRIPTION

精細粉碎泵又稱臥式膠體磨，管線式膠體磨，是高剪切乳化機和膠體磨相結合的一種高科技多功能產品，它的生產能力和完善的功能實現粉碎、分散、乳化、均質、輸送為一體多功能設備,也是國內外公認高科技粉碎混合設備，這種高效節能設備具備技術優良，高效節能環保，多種功能、粉碎輸送等特點。

粉碎泵主體結構 STRUCTURE

精細粉碎泵是在轉定磨片上設計制造出個吸料高剪區、一個破碎區、一個破碎區、一個研磨區、一個細化區等三級粉碎研磨區域，轉定子合并后的的平面剪切粉碎距離一般為0.5mm(轉定子間的可調距離為0.01-0.02mm)，最大外徑已可達600mm，最高線速度可達 120m/s，普通輸送揚程可達3-6米，最高可達50米。

精細粉碎泵主要功能 FEATURES

精細型粉碎泵主要應用于粉碎在普道流體中的結晶、團塊結團、粘塊、濾餅等各類易碎顆粒的粉碎研磨細化，更加節能高效地提高物料反應過程及有效確保下道泵閥流通能力。在粉碎研磨過程中流體液料必須要經過一個剪切區、三級磨區、十道分收細化后最終從0.3-0.6mm左右齒槽通道中作曲線擠出，形成了一個高速、高壓高頻的霧化現象，從而更加有效地提高了顆粒的粉碎分散乳化能力。

精細型粉碎泵工作原理 FEATURE

精細型粉碎泵在電動機的高速轉動下物料從進口處直接進入高剪切破碎區，通過一種特殊粉碎裝置，將流體中的一些大粉團、粘塊、團塊等大小顆粒迅速破碎，然后吸入剪切粉碎區，在十分狹窄的工作過道內由于轉子刀片與定子刀片相對高速切割從而產生強烈摩擦及研磨破碎等。在機械運動和離心力的作用下，將已粉碎細化的物料重新壓入精磨區進行研磨破碎，精磨區分三級，越向外延伸一級磨片精度越高，齒距越小，線速度越長，物料越磨越細，同時流體逐步向徑向作曲線延伸。每到級流體的方向速度瞬間發生變化，并且受到每分鐘上千萬次的高速剪切、強烈摩擦、擠壓研磨、顆粒粉碎等，在經過三個精磨區的上千萬次的高速剪切、研磨粉碎之后，從而產生液料分子鏈斷裂、顆粒粉碎、液粒撕破等功效使物料充分達到分散、粉碎、乳化、均質、細化的目的。液料的最小細度可達0.5um,普通輸送揚程可達3-6米。

精細型粉碎泵工作特點 FEATURES

1. 有強勁的粉碎、分散、乳化、均質、混合、輸送功能

2. 靜音設計、無噪音，動平衡效果好，無振動

3. 轉定磨材質可選用304、316L、2205、2Cr13可進行氮化處理或滲碳化鎢處理

4. 間隙可以調節，調節距離為0.01-2mm

5. 可選雙面水冷機械密封或單面液冷機械密封

6. 連續作業和間隙作業不影響設備壽命

性能參數 PERFORMANCE PARAMETER

精細型粉碎泵技術參數
